Обогрев труб с помощью греящего кабеля – это современный и эффективный способ предотвратить замерзание инженерных коммуникаций, таких как водопроводы и канализация. В данной статье рассмотрены особенности монтажа и различные типы кабелей, используемых для обогрева труб.
Виды греющего кабеля и принцип их работы
Для обогрева труб используют два типа кабелей: резистивный и саморегулирующийся. Саморегулирующиеся кабели, несмотря на более высокую цену, пользуются большой популярностью благодаря своей надежности и экономичности в эксплуатации.
Структура саморегулирующегося кабеля включает:
- Полимерную матрицу на основе углерода, изменяющую сопротивление в зависимости от температуры.
- Две токопроводящие медные жилы.
- Термопластичную изоляцию.
- Металлическую оплетку для экранирования.
- Внешнюю оболочку из полимера.
Принцип работы этого кабеля заключается в преобразовании электричества в тепло. При прохождении тока матрица нагревается, что приводит к изменению сопротивления и снижению потребляемой мощности, позволяя кабелю автоматически регулировать свою работу в зависимости от температуры окружающей среды.
Технология укладки греющего кабеля
Монтаж саморегулирующегося кабеля возможно выполнять как снаружи, так и внутри трубопровода. Работы рекомендуется проводить при температуре выше -5°C, чтобы избежать повреждения полимерной оболочки. Если кабель стал жестким от холода, его можно подключить кратковременно к электросети, чтобы вернуть гибкость.
Для труб диаметром до 50 мм используется внутренний монтаж. Специальный сальниковый узел помогает правильно ввести кабель внутрь трубы, что особенно важно для трубопроводов с питьевой водой. В этом случае требуются только кабели, соответствующие стандартам пищевой безопасности.
Правила безопасности при монтаже
- Длина кабеля должна точно соответствовать длине трубопровода.
- Запрещается прокладывать провод через запорную арматуру.
- Место установки обогрева должно быть четко обозначено.
- При вводе кабеля необходимо аккуратно обращаться с оболочкой, чтобы не повредить ее.
- Острые края соединений следует закрыть защитной лентой для предотвращения повреждений.

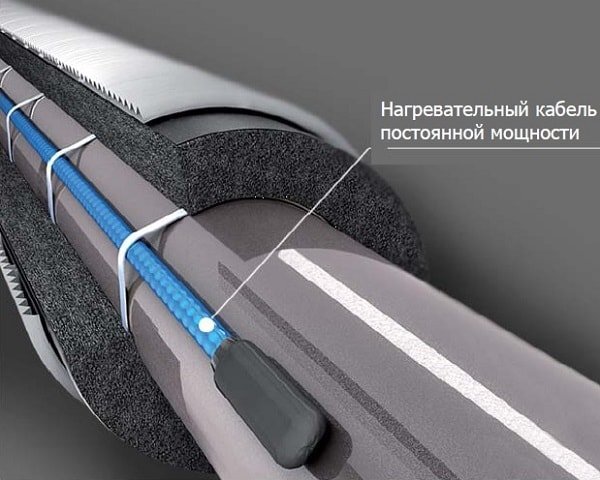

При внешней укладке кабель можно прокладывать линейно, параллельно, спирально или волнистой линией. Важно, чтобы места соединений с элементами системы были защищены от механических повреждений, а сам кабель плотно фиксировался к трубам с помощью алюминиевого скотча. Затем трубы теплоизолируются для эффективного функционирования обогревающей системы.
